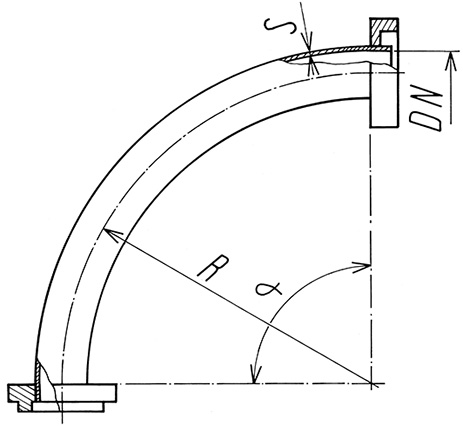

Bends MF System

α     90°   45°   30°   15°
DN R S Art. Nr. / Part no. kg Art. Nr. / Part no. kg Art. Nr. / Part no. kg Art. Nr. / Part no. kg
100 250 6,3 202.MF.90.100.02 10,0 202.MF.45.100.02 3,5
100 1000 4,0 202.MF.90.100.01 16,0 202.MF.45.100.01 8,0 202.MF.30.100.01 5,3 202.MF.15.100.01 2,0
125 250 7,1 202.MF.90.125.04 12,4 202.MF.45.125.04 7,4
125 500 7,1 202.MF.90.125.02 20,0 202.MF.45.125.02 11,4 202.MF.30.125.02 8,4 202.MF.15.125.02 5,3
125 1000 4,0 202.MF.90.125.01 22,0 202.MF.45.125.01 11,0 202.MF.30.125.01 8,6 202.MF.15.125.01 5,5
125 1000 7,1 202.MF.90.125.06 39,1 202.MF.45.125.06 20,7 202.MF.30.125.06 14,6 202.MF.15.125.06 8,4
150 230 8,8 202.MF.90.150.04 15,0 202.MF.45.150.04 9,2
150 500 6,3 202.MF.90.150. 20,0
150 1000 4,5 202.MF.90.150.01 35,5 202.MF.45.150.01 20,0 202.MF.30.150.01 16,0 202.MF.15.150.01 13,0

Lenghts, diameters, thicknesses in mm
